Stichelschleifmaschine Pregraph U2


Präzision vom Originalhersteller

Diese Schleifmaschine ist grundsätzlich für das Schleifen von Einschneidenfräser (Stichel) konzipiert, eignet sich aber auch für die Herstellung von Stempeln, Elektroden oder Rundschleifteilen und für stirnseitiges Nachschleifen von Schaftfräsern. Mit den als Zubehör erhältlichen Werkstückträgern lassen sich Drehlinge, Fräser und Bohrer schleifen.

Es ist ohne weiteres möglich auf hunderstel Millimeter genau zu fertigen - entsprechend hochqualitativ ist unsere Schleifmaschine.
Mit den vielfältigen Schwenk- und Einstellmöglichkeiten werden alle Anforderungen abgedeckt um einen Gravierstichel mit einer beliebigen Schneidenform (z.B. zylindrisch, kegelig, zentrische und ausmittige Radien) zu schleifen. Ganz einfach lassen sich Polygone (3- bis 24- Kant) auf Stempel oder Elektroden erzeugen.
Die Maschine ist robust gebaut und garantiert hohe Präzision auch nach langjährigem Einsatz unter harten Werkstattbedingungen. Das Eigengewicht von 45 kg sichert einen festen Stand. Die ruhig laufende Präzisionsspindel ist vibrationsfrei angetrieben und sorgt für ein sauberes Schleifbild.

Nicht zu verwechseln ist unsere Maschine mit diversen "Lowcost"-Nachbauten aus China (z.B. ZZM-10A), die zwar äußerlich unserer Maschine gleichen, jedoch qualitativ absolut nicht mithalten können.

Die Aufnahme des Werkstückes erfolgt im Teilkopfträger mittels Spannzangen. Der Teilkopfträger kann längs und quer (zum Schleifen ausmittiger Radien) verstellt und in zwei Achsen geschwenkt werden. Der frei drehbare Teilkopf kann auf 180° Drehbewegung begrenzt oder an 24 Positionen - alle 15° - eingerastet werden. Alle Bedienelemente sind von vorne zugänglich.

Die Spannzangenpalette reicht von 0,5 mm bis 18 mm Durchmesser. Im Standard Lieferumfang sind Durchmesser 4, 6, 8, 10 und 12 mm enthalten.

Ein integrierter Diamantabrichter ermöglicht das Abziehen der Schleifscheibe sogar während einer Schleifoperation. Es wird hier durch das axiale Zustellen der Schleifscheibe die eingestellte Schleifposition nicht verändert.

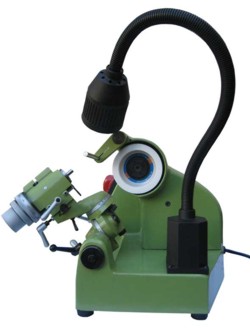

Die Halogenlampe lässt sich durch den flexiblen Schwanenhals einfach in die gewünschte Position bringen.

Die Maschinen gibt es sowohl in Ausführung 230V als auch für 400V (3 Phasen).

Qualität und Langlebigkeit zeichnen diese Maschine aus. Viele zufriedene Kunden bestätigen das durch jahrelangen erfolgreichen Einsatz dieses Modells.
